SSD2505PR

采用全新32位电机控制专用DSP芯片
电压范围:DC24-50V,细分共16档
智能调节电流,减少振动,噪声和发热
力矩衰减小,转速可达3000rpm,优异的高速性能和刚性,完美的融合伺服和步进的优点于一身
采用RS-485隔离型总线,支持标准的MODBUS-RTU协议,最多可挂载30个设备
内置单轴控制器功能,具有速度,位置,回原点,多段位置等控制功能
2路光电隔离可编程高速差分输入接口,5路光电隔离可编程输入接口
3路光电隔离可编程输出接口

典型应用:
可广泛应用于雕刻机、特种工业缝纫机、剥线机、打标机、切割机、舞台灯光、机器人及医疗器械、激光设备、打标机、绘图仪等自动化设备
概述概述

      SSD2505PR采用新一代32位DSP控制技术和功角控制技术,最高转速可达3000rpm以上,且高速力矩衰减远低于普通开环驱动器,可大幅提升步进电机的高速性能和力矩使用率,有效降低电机发热和振动,从而提升机器的加工效率和精度。
      驱动器内置总线通讯及单轴控制器功能。总线通讯采用RS485总线通讯接口,支持标准的MODBUS-RTU协议,用户可同时控制多达30台驱动器,同时,驱动器具有丰富的输入输出接口,用于完成位置控制,速度控制,回原点等单轴运动控制功能。与传统步进驱动器相比,该驱动器特别适合远距离、强干扰环境中、多台电机控制的场合下应用。由于其具有单轴控制功能,用户可则无需购买额外的控制器即可实现相应的控制要求,因此可大大降低用户的设计成本。

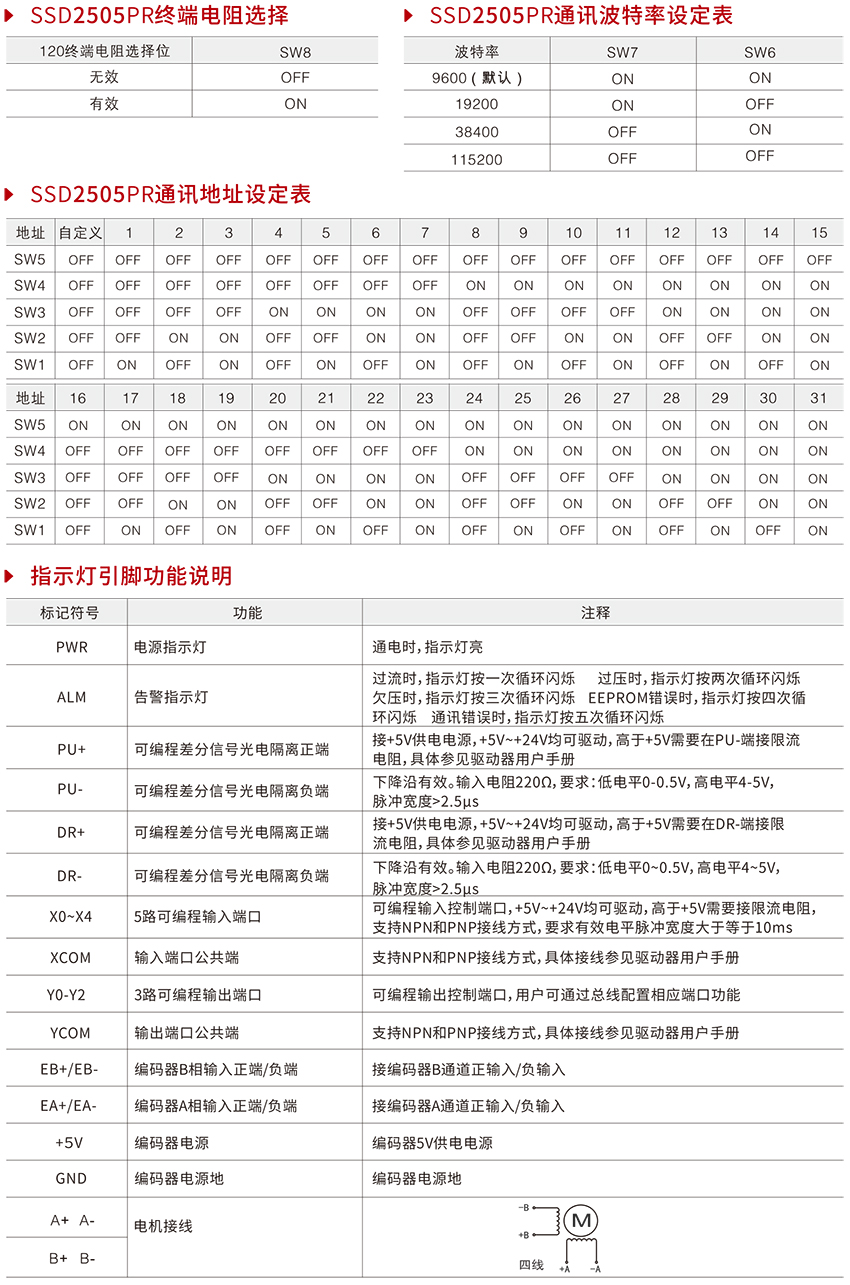

技术数据技术数据

资料下载资料下载
文件 说明 下载
SSD2505PR总线型步进驱动器 总线型步进驱动器(产品单页) SSD2505PR总线型步进驱动器
SSD2505PR总线型步进驱动器 用户手册V1.1 SSD2505PR总线型步进驱动器
SSD2505PR总线型步进驱动器 总线型步进驱动器(3D) SSD2505PR总线型步进驱动器
SSD2505PR总线型步进驱动器 总线型步进驱动器(2D) SSD2505PR总线型步进驱动器
