SSD2505M-Plus

采用全新32位电机控制专用DSP芯片
电压范围:DC24V-50V
  细分共16档,可通过上位机设置任意细分(200-51200)
信号输入5-24V兼容,无须外部串联电阻
可选择Z信号输出功能
缓解对外部开关电源冲击
最高脉冲响应频率可达500KHZ
力矩衰减小,转速可达3000rpm
内置到位和报警输出,方便监测和控制
智能调节电流,减少振动、噪声和发热,效率提升35%
具有单双脉冲选择功能,出厂默认值为:脉冲+方向控制
优异的高速性能和刚性,完美的融合伺服和步进的优点于一身


典型应用:
主要应用于雕刻机、特种工业缝纫机、剥线机、打标机、切割机、激光照排、绘图仪、数控机床等自动化设备和仪器。
概述概述

       SSD2505M-Plus采用新一代32位DSP控制技术与功角控制技术,最高转速可达3000rpm以上,且高速力矩衰减远低于普通开环驱动器,可大幅提升步进电机的高速性能和力矩使用率,有效降低电机发热和振动,从而提升机器的加工效率和精度。
      采用基于负载的电流控制技术,可有效降低电机发热,延长电机使用寿命。驱动器内置的到位和报警输出信号,方便上位机进行监测和控制。位置超差报警功能保证了加工设备的安全运行。

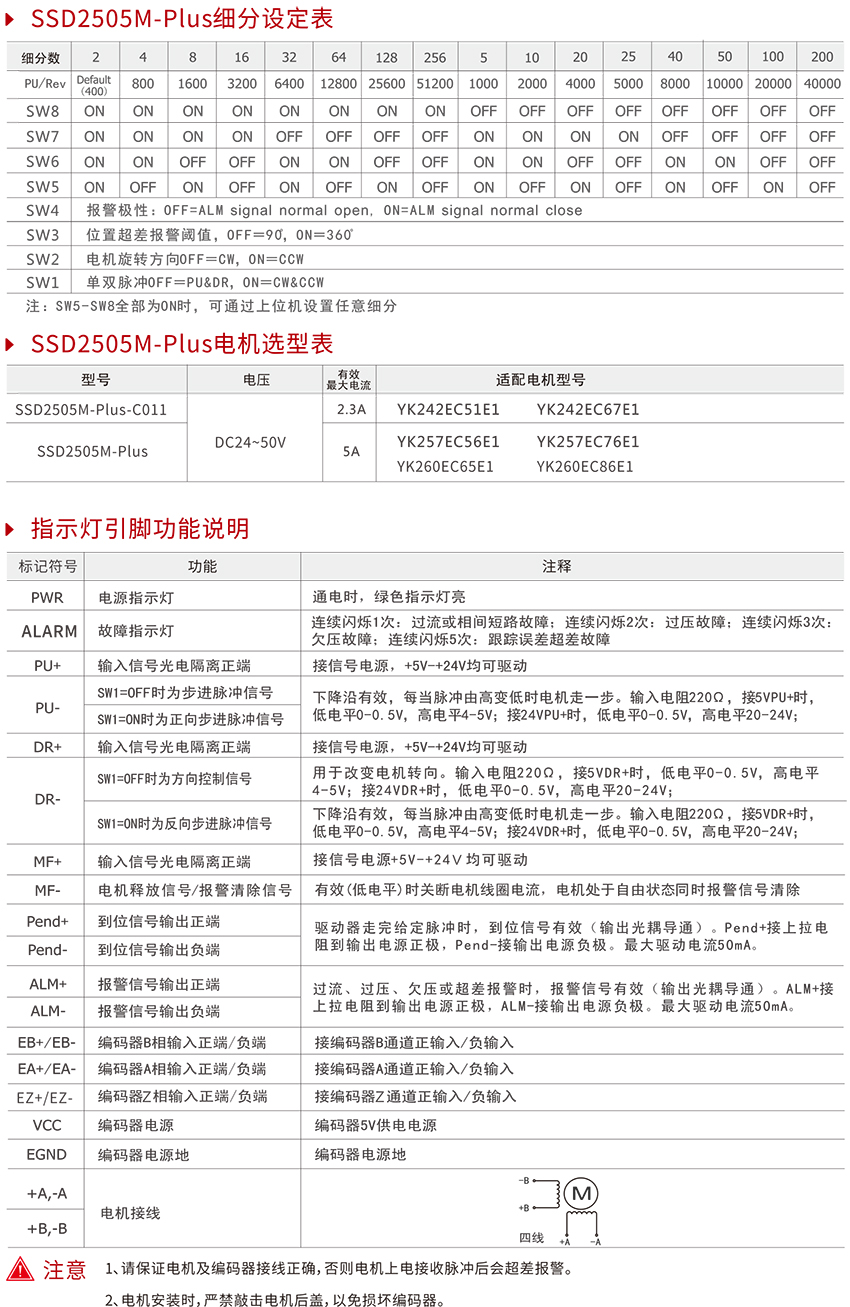

技术数据技术数据

资料下载资料下载
文件 说明 下载
SSD2505M-Plus闭环驱动器 SSD2505M-Plus闭环驱动器(产品单页) SSD2505M-Plus闭环驱动器
SSD2505M-Plus闭环驱动器 用户手册 SSD2505M-Plus闭环驱动器
步进上位机软件 调试软件 步进上位机软件
SSD2505M-Plus闭环驱动器 SSD2505M-Plus闭环驱动器(3D) SSD2505M-Plus闭环驱动器
SSD2505M-Plus闭环驱动器 SSD2505M-Plus闭环驱动器(2D) SSD2505M-Plus闭环驱动器
