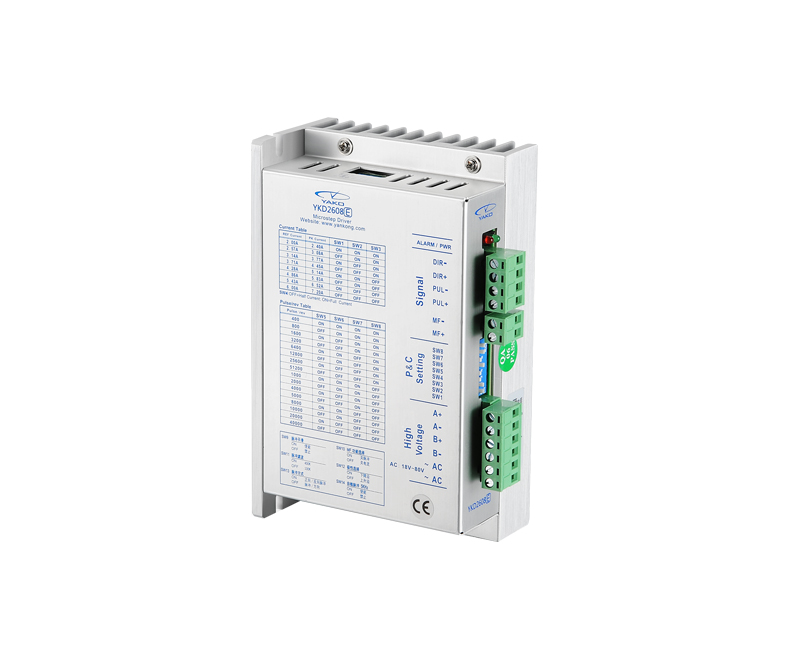

YKD2608E增强版

新一代32位DSP控制技术

高性价比,平稳性佳,噪音,振动性能优越

设有16档等角度恒力矩细分,最高256细分

电流控制平滑,精准,电机发热小

低频小细分时具有极佳的平稳性

步进脉冲停止超过200ms时,电机电流减半

最高脉冲响应频率可达400KHZ

电压输入范围:AC18-80V具有过压,欠压,过流保护等出错保护功能

 体积为151 X94X54 (mm3)净重:0.5kg

相对于标准版,增强版新增加了如下6项功能可供选择:
脉冲平滑、MF功能选择、脉冲滤波、极性选择、脉冲方式、自检脉冲5KHz

典型应用:
雕刻机、激光设备、标贴机、电子设备、广告设备、包装设备
概述概述

    YKD2608E增强版是基于全新一代32位DSP技术的高性能数字式步进驱动器,驱动电压AC18~80V。适配电流在6. 0A以下,外径57~86mm的各种型号

的两相混合式步进电机。

    该驱动器在内部采用类似伺服的控制原理,独特的电路设计,优越的软件算法处理,使得电机在运行平稳性、噪音、振动等性能方面具有优越的

性能;平滑、精确的电流控制技术大大减小了电机发热;外置16档等角度恒力矩细分,最高256细分;光隔离差分信号输入,抗干扰能力强;具有过压,

欠压,过流保护等出错保护功能;兼具超平稳性、低振动、低噪声优越性能于一体。

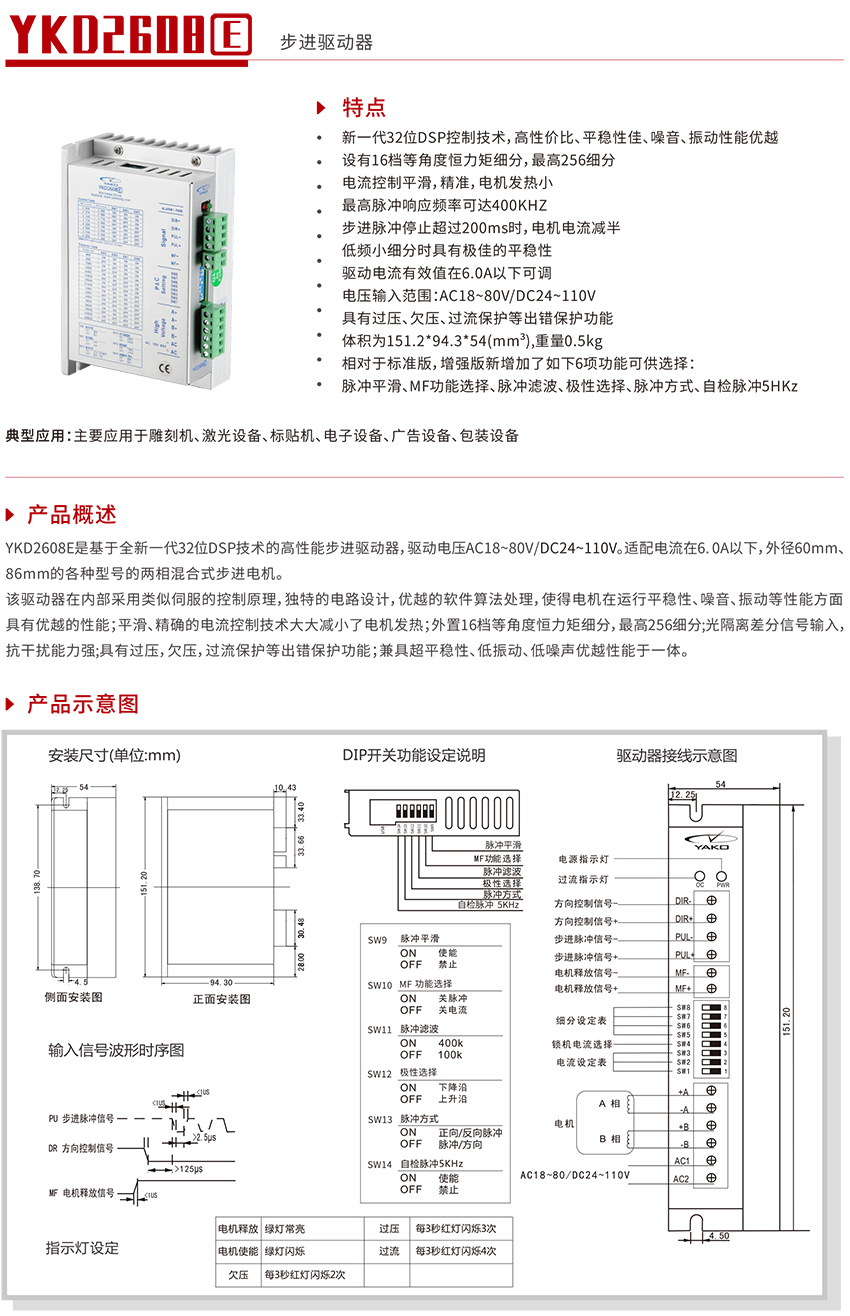

产品示意图产品示意图

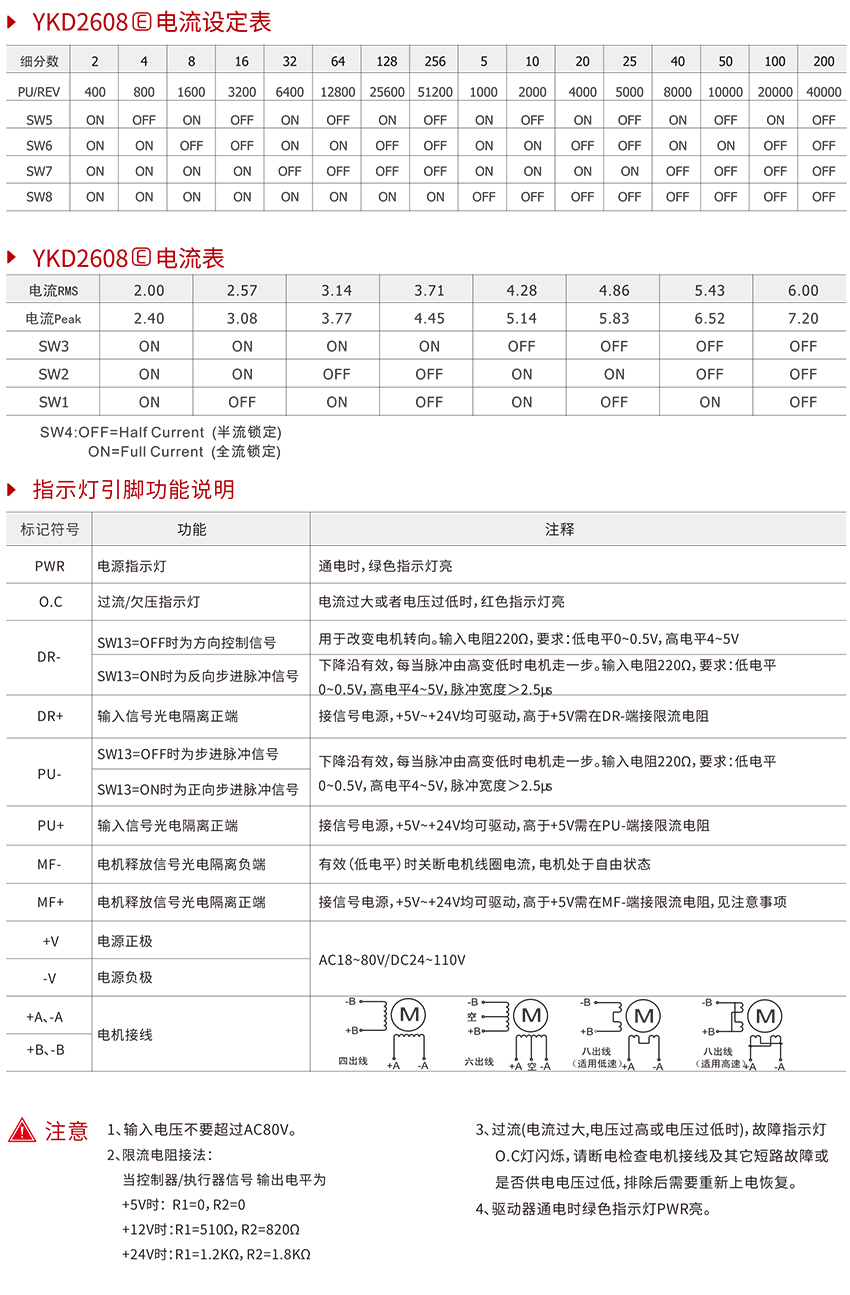

细分设定表细分设定表

电流表电流表

指示灯功能引脚说明指示灯功能引脚说明

配套产品配套产品
资料下载资料下载
文件 说明 下载
YKD2608E数字式驱动器 YKD2608E数字式驱动器
