YKD3606M

新一代32位DSP控制技术,高性价比,平稳性佳,噪音,振动性能优越

设有16档等角度恒力矩细分,最高200细分

电流控制平滑、精确,电机发热小

最高脉冲响应频率可达400Kpps

步进脉冲停止超过400ms时,电机电流减半

低频小细分时具有极佳的平稳性

光电隔离差分信号输入,抗干扰能力强

驱动电流有效值在5. 9A以下可调

电压范围:DC20-60V

具有过压、欠压、过流保护等出错保护功能

典型应用:
主要应用于数控机床、雕刻机、包装设备、木工机械、激光切割机、纺织设备、陶瓷设备、电子设备恒速应用
概述概述

       YKD3606M是基于全新一代32位DSP技术的高性能数字式步进驱动器,驱动电压直流DC20-60V。适配电流在5. 9A以下, 外径42-86mm

的各种型号的三相混合式步进电机。该驱动器在内部采用类似伺服的控制原理,独特的电路设计,优越的软件 算法处理,使得电机在运行平

稳性、噪音、振动等性能方面具有优越的性能;平滑、精确的电流控制技术大大减小了电机发热; 外置16档等角度恒力矩细分,最高200细分光

隔离差分信号输入,抗干扰能力强;具有过压,欠压,过流保护等出错保护功能; 兼具超平稳性、低振动、低噪声优越性能于一体。

产品示意图产品示意图

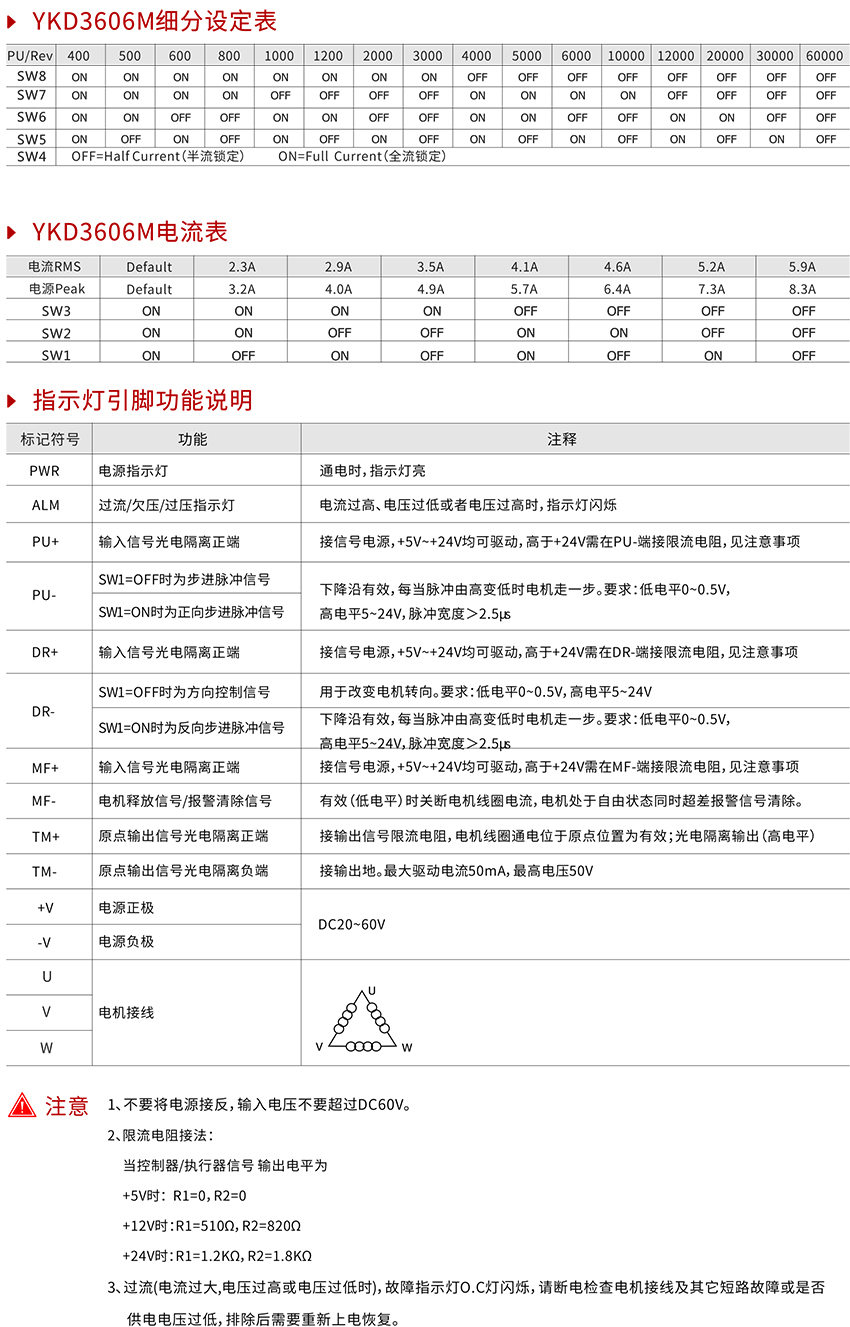

细分设定表细分设定表

电流表电流表

指示灯引脚功能说明指示灯引脚功能说明

资料下载资料下载
文件 说明 下载
YKD3606M数字式驱动器 YKD3606M数字式驱动器
