YKD2204PA

      YKD2204PA是基于全新一代32位DSP技术的高性能数字式步进驱动器,驱动电压DC18~36V。适配峰值电流在2.3A以下,外径42mm的各种型号的两相混合式步进电机。
      该驱动器在内部采用类似伺服的控制原理,独特的电路设计,优越的软件算法处理,使得电机在运行平稳性、噪音、振动等性能方面具有优越的性能;平滑、精确的电流控制技术大大减小了电机发热;外置4档等角度恒力矩细分,最高32细分;光耦隔离共阳信号输入,抗干扰能力强;具有过压、欠压等出错保护功能;在医疗设备、点胶机、激光雕刻等中、低速应用领域其平稳性、低振动、低噪声优势明显,可大大提高设备性能。
典型应用:
主要应用于医疗设备、点胶机、雕刻机、激光设备、贴标机、电子设备、广告设备等自动化设备。在用户期望低发热、小噪声、低振动、高平稳性、高精度的设备中应用效果特佳。

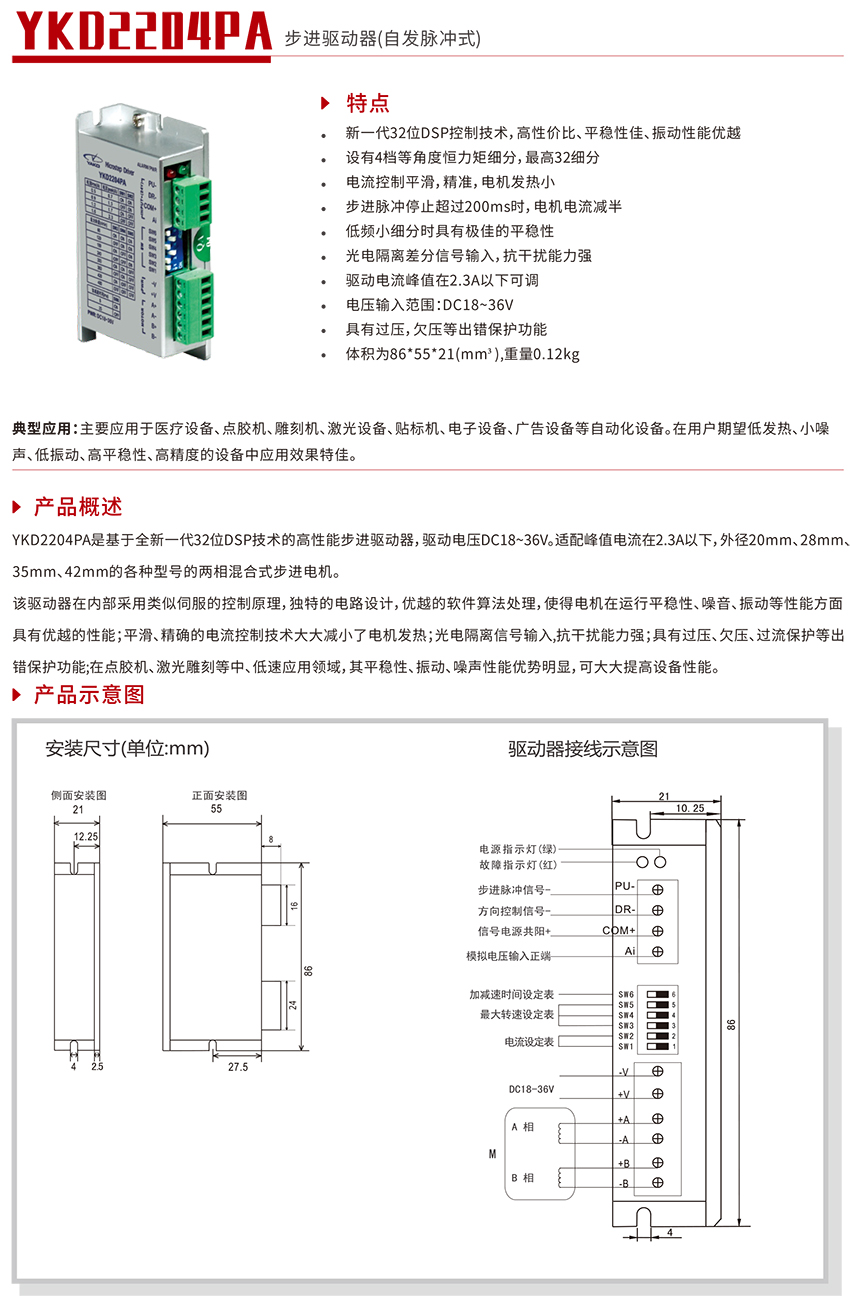

产品示意图产品示意图

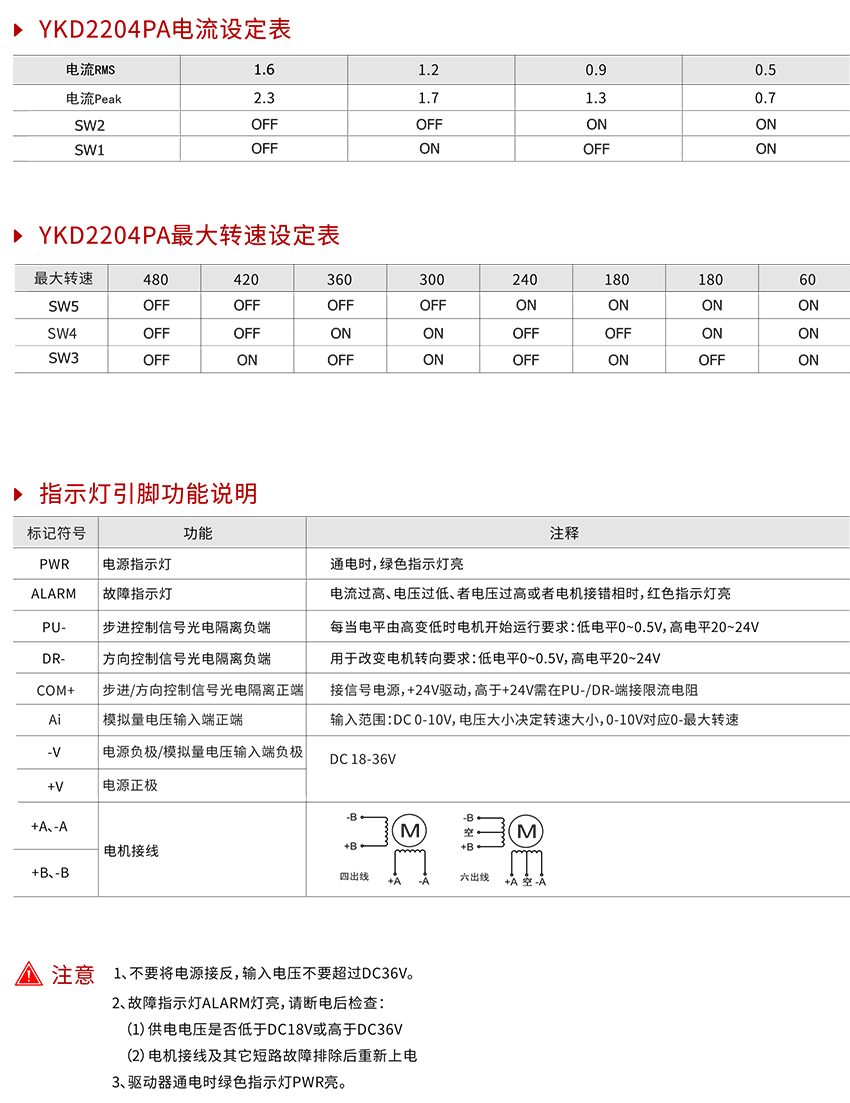

电流表电流表

最大转速设定表最大转速设定表

指示灯功能引脚说明指示灯功能引脚说明

配套产品配套产品
资料下载资料下载
文件 说明 下载
YKD2204PA数字式步进驱动器 两相数字步进驱动器(产品单页) YKD2204PA数字式步进驱动器
